搪玻璃蒸餾罐是將含高二氧化硅的玻璃，襯在鋼制容器的內(nèi)表面，經(jīng)高溫灼燒而牢固地密著于金屬表面上成為復(fù)合材料制品。
所以具有玻璃的穩(wěn)定性和金屬?gòu)?qiáng)度的雙重優(yōu)點(diǎn)，是一種優(yōu)良的耐腐蝕設(shè)備，廣泛地應(yīng)用于化工、石油、醫(yī)藥、農(nóng)藥、食品等工業(yè)。
搪玻璃蒸餾罐是一種熱力學(xué)的分離工藝，它利用混合液體或混合液體固體中各自物質(zhì)的沸點(diǎn)不同，使低沸點(diǎn)組分蒸發(fā)，再冷凝以分離整個(gè)組分的單元操作過(guò)程，是蒸發(fā)和冷凝兩種單元操作的聯(lián)合。與其它的分離手段，如萃取、吸附等相比，它的優(yōu)點(diǎn)在于不需使用系統(tǒng)組分以外的其它溶劑，從而保證不會(huì)引入新的雜質(zhì)。搪玻璃蒸餾罐以其耐腐蝕、耐高溫、抗壓力強(qiáng)等特點(diǎn)目前被廣泛應(yīng)用于工業(yè)蒸餾工藝中。
搪玻璃層厚度：0.8～2.0mm
高電壓試驗(yàn)：20kv

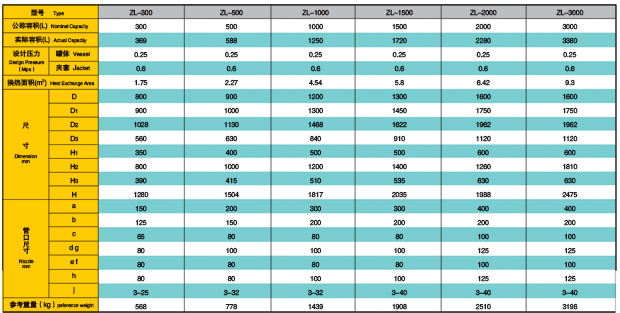

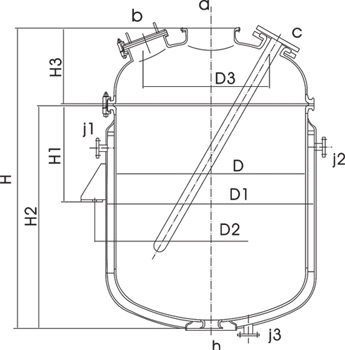

搪玻璃蒸餾罐規(guī)格：50—30000L

　　給ZL型搪玻璃蒸餾罐搪燒底釉的具體操作
　　鐵胎修磨好以后即可進(jìn)行噴涂和搪燒底釉。噴涂可采用手工噴，也可以采用機(jī)械化（半自動(dòng)）噴涂。兩者的釉漿稠度控制不一樣，這要根據(jù)操作人員的經(jīng)驗(yàn)自己掌握，因?yàn)閲姌尶趶健娡坑每諝鈮毫坝詽{稠度間是相互關(guān)聯(lián)的。
　　給ZL型搪玻璃蒸餾罐噴搪底釉的要點(diǎn)是要使頭遍底釉厚薄均勻，其厚度值控制在燒成后為200±50μm為合適。底釉噴涂于鐵胎上后要經(jīng)過(guò)干燥，一般采取自然干燥，也可放到烘房?jī)?nèi)干燥，放在爐前或出爐的制件邊進(jìn)行緩慢的烘烤。要注意防止快速烘烤，快速烘烤易使粉層開(kāi)裂。粉層干燥后即可進(jìn)燒成爐內(nèi)進(jìn)行燒成。底釉的燒成溫度較高。為使底釉能牢固地與鐵表面密著，采用三合一底釉時(shí)燒成溫度不能低于880℃。而為使鐵胎與底釉間溫度能達(dá)到上述要求，燒成爐溫度必須控制到920℃以上。為提高效率，最佳燒成爐溫度是960～980℃。底釉的燒成必須精心掌握好時(shí)間，即不能燒成不足（俗稱燒得生），更不能燒過(guò)（俗稱火大）。
　　前者密著不好，后者會(huì)燒損底釉。燒成適度的底釉應(yīng)該是色澤均勾，表面平滑光亮，無(wú)氣泡。頭遍底釉燒好后，如質(zhì)量合格即可進(jìn)行噴搪面釉；如果不合格就要進(jìn)行修磨，燒損嚴(yán)重時(shí)需要噴搪第二遍底釉。當(dāng)噴搪第二遍底釉時(shí)，不能噴得太厚，要使兩遍底釉的總厚度控制在350μm以下。再厚了就要影響ZL型搪玻璃蒸餾罐面釉層的有效厚度了。
　　給ZL型搪玻璃蒸餾罐搪燒底釉的要點(diǎn)就在于溫度的控制，如果溫度過(guò)高會(huì)對(duì)燒損釉層，如果溫度過(guò)低又不能使釉層緊密的附于金屬基體表面。底釉上好了就可以進(jìn)行下一道工序：給反應(yīng)罐上面釉。
　　所以在進(jìn)行ZL型搪玻璃蒸餾罐搪燒底釉的加工時(shí)，一定要注意每一步施工工序是否正確，從而更好地確保設(shè)備的加工質(zhì)量，生產(chǎn)出質(zhì)量更好的反應(yīng)罐。
